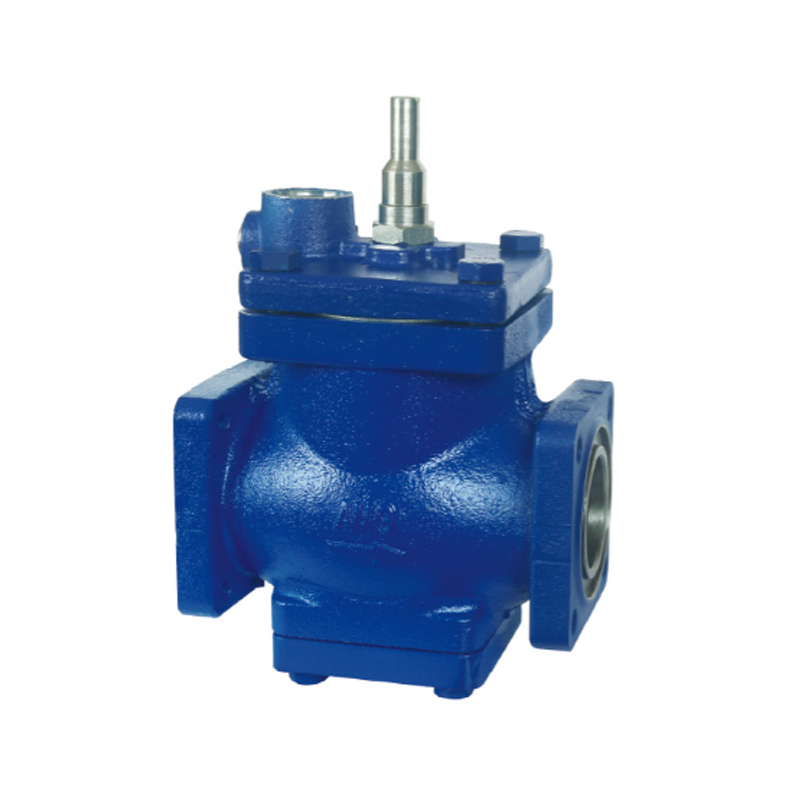

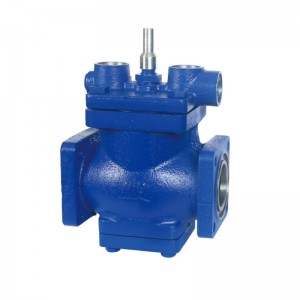

Katup utama AM1
Parameter teknik
- Tekanan nominal: 2.8MPa
- Suhu yang berlaku: -50 ℃ ~ + 120°c
- Tekanan uji: 4.2MPa
- Media yang berlaku: amonia, fluor, propana, dll.
Karakteristik
- Katup pengatur aliran, dioperasikan dengan servo oleh katup pilot berbeda yang dipasang di katup utama atau dipasang di jalur pilot eksternal.
- AM1 dirancang untuk digunakan dengan amonia dan refrigeran berfluorinasi umum lainnya, untuk saluran cairan, hisap, pelepasan atau pencairan es, dan mereka memiliki satu port, sehingga, Anda dapat memasang satu katup pilot saja.
- Ulir untuk memasang katup pilot adalah M24x1.5, dan sambungan pengukur tekanan 1/4″BSP.
- Tingkat pembukaan katup AM1 adalah fungsi dari tekanan diferensial antara saluran masuk dan keluar, jadi jika perbedaan tekanan adalah Ap = 0,3 bar, katup utama akan terbuka penuh, dan jika ap = 0,2 ~ 0,3 bar, derajat pembukaan akan berbanding lurus dengan Ap.

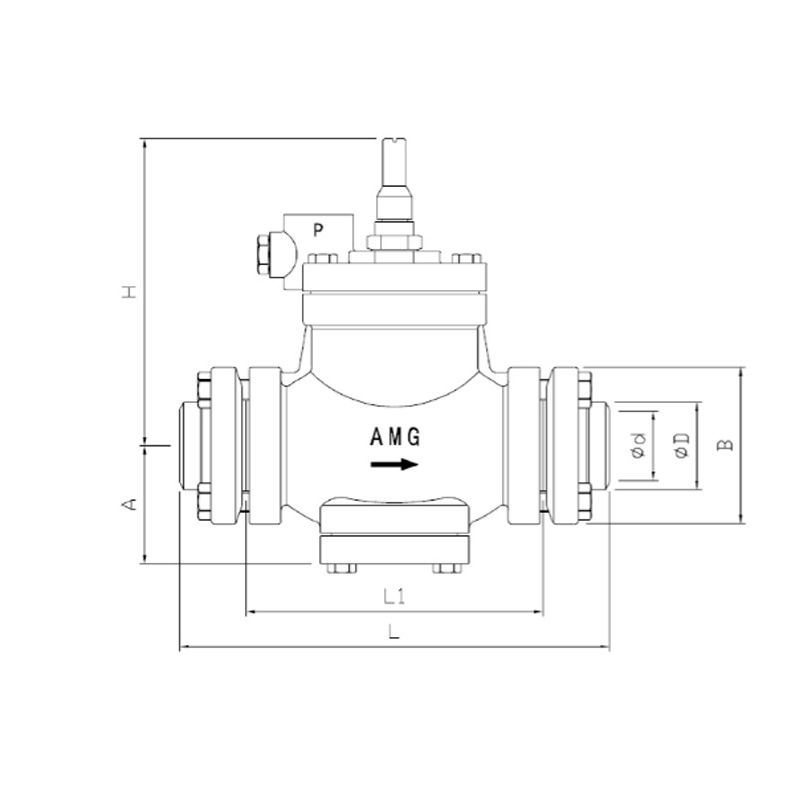

| Nama | Jenis | Ukuran (mm) | Kv | Cv | |||||||
| DN | ΦD | Φd | A | H | L | L1 | |||||
| AM1 Jenis Katup Utama | AM1 20 | 3/4″ | 20 | 27 | 20 | 65 | 150 | 190 | 125 | 6 | 7 |
| AM1 25 | 1″ | 25 | 34 | 25 | 65 | 150 | 190 | 125 | 9 | 10.5 | |
| AM1 32 | 1 1/4″ | 32 | 42 | 32 | 70 | 175 | 245 | 170 | 16 | 19 | |
| AM1 40 | 1 1/2″ | 40 | 48 | 40 | 70 | 175 | 245 | 170 | 30 | 35 | |
| AM1 50 | 2 | 50 | 60 | 50 | 70 | 180 | 255 | 180 | 40 | 47 | |
| AM1 65 | 2 1/2″ | 65 | 76 | 65 | 85 | 205 | 295 | 220 | 75 | 88 | |
| AM1 80 | 3″ | 80 | 89 | 80 | 95 | 225 | 330 | 250 | 140 | 164 | |
| AM1 100 | 4″ | 100 | 108 | 100 | 125 | 260 | 415 | 330 | 200 | 234 | |
